Samsung Galaxy Note – pohled pod kapotu

Galaxy Note

Na oficiálním blogu společnosti Samsung byl vydán detailní pohled na vnitřnosti oblíbeného zařízení Samsung Galaxy Note. Note je se svým 5,3palcovým displejem s rozlišením 1280×800 napůl telefonem a napůl tabletem, mezi jeho další vychytávky patří přesné dotykové pero (stylus).

Katalog Android zařízení

Katalog Android zařízení

Specifikace, recenze, galerie, video, hodnocení, porovnávání...

Pro více informací navštivte náš katalog zařízení.


Pojďme se společně podívat, co vše v sobě tento zajímavý přístroj ukrývá.

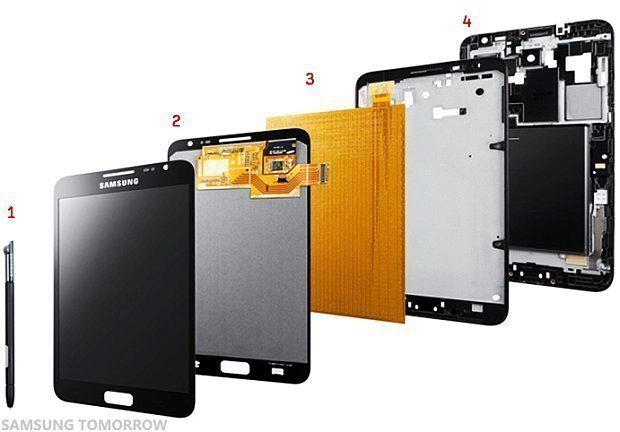

Galaxy Note - od dotykového pera po zadní kryt


Od přední strany směrem dozadu jsou to:

  1. Dotykové pero nazývané “S Pen”. Je podobné perům používaným u grafických tabletů (Wacom apod.), využívá elektromagnetickou indukci pro velmi přesné určení polohy i úrovně přítlaku.
  2. Super AMOLED HD displej s rozlišením 1280×800 bodů má úhlopříčku 5,3 palců (~ 13,4 cm) a je zkombinován s multidotykovou kapacitní vrstvou. Celek se nazývá OCTA (On-Cell Touchscreen panel AMOLED)
  3. Snímací vrstva pro dotykové pero (digitizér)
  4. Konstrukce upevňující jednotlivé součástky uvnitř telefonu



  1. Základní deska obsahující dohromady přes 1000 součástek. Na přední straně (5-1) jsou vidět senzory akcelerometru, gyroskopu, přiblížení, osvětlení a čočka přední kamery, dále jsou zde obvody pro Bluetooth a Wi-Fi konektivitu, NFC, integrovaný obvod Wacom pro dotykové pero, GPS a další. Na zadní straně jsou paměťové moduly interní paměti (16 nebo 32 GB), 4G čip, dvoujádrový procesor Exynos na frekvenci 1,4 GHz a zadní fotoaparát s bleskem.



  1. Konstrukce upevňující zadní kryt v sobě obsahuje antény (GSM, 3G/4G, Wi-Fi, BT) a další kabeláž.
  2. V zadním krytu se skrývá anténa NFC komunikace.

Nakonec toho není tak moc, co říkáte?

Zdroj: Blog Samsung Tomorrow via UberGizmo
